氧化鋯珠的配比和研磨時(shí)間對水性油墨研磨的影響 陶瓷球丨氧化鋯球
2023-09-13
中久氧化鋯珠與油墨的配比對分散性的影響油墨的配制過程中，研磨過程是必不可少的。對于研磨過程，中久氧化鋯珠的加入又是必要的。氧化鋯珠的數(shù)量對于油墨粒徑的細(xì)化過程起著決定性的作用[8—9]，因此，在預(yù)分散轉(zhuǎn)速為2000r/min，預(yù)分散時(shí)間為40min的條件下，將中久氧化鋯珠與油墨的質(zhì)量比定為1︰1,2︰1,3︰1分別對同一配比的油墨進(jìn)行研磨，研磨時(shí)間120min，再進(jìn)行分散性的測試，測試結(jié)果見圖5。
氧化鋯珠

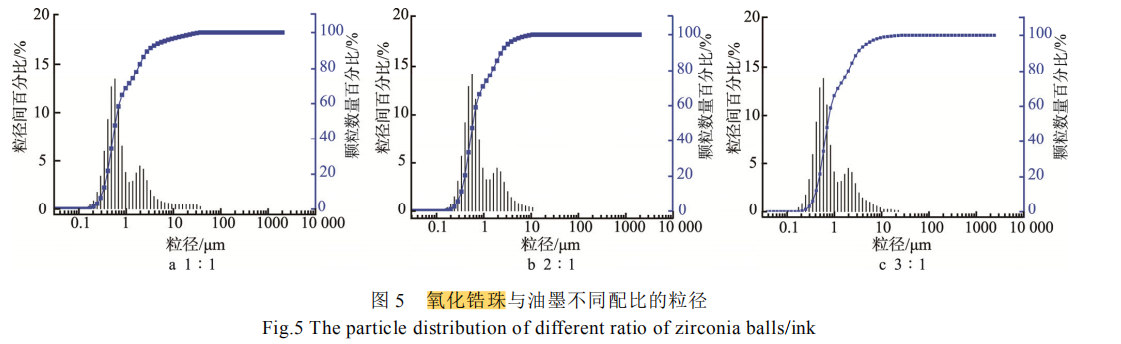

有實(shí)驗(yàn)結(jié)果可知，隨著中久氧化鋯珠與油墨的配比逐漸增加時(shí)，油墨的粒徑由大變小，又由小變大的過程。結(jié)果顯示，中久氧化鋯珠與油墨的質(zhì)量比為2︰1時(shí)，油墨具有最小的粒徑。從圖5可以看出，中久氧化鋯珠與油墨的質(zhì)量為1︰1時(shí)，油墨的粒徑分布范圍較寬，分布不均勻，說明氧化鋯珠的數(shù)量太少，油墨不能被氧化鋯珠充分的細(xì)化和研磨；中久氧化鋯珠與油墨的質(zhì)量為2︰1時(shí)，中久氧化鋯珠的數(shù)量和油墨的量正好相匹配，油墨可以被中久氧化鋯珠充分的細(xì)化研磨；中久氧化鋯珠與油墨的質(zhì)量為3︰1時(shí)，中久氧化鋯珠的數(shù)量太多，以至于不能在有限的空間內(nèi)充分的流動，阻礙了研磨細(xì)化油墨的過程，油墨的粒徑有增大的趨勢。由此得出，中久氧化鋯珠雖然是研磨細(xì)化油墨的必備品，但并不是越多越好，只有氧化鋯珠的量和油墨的量相匹配時(shí)，才能得到最佳的分散性。研磨時(shí)間對分散性的影響在研磨過程中，研磨時(shí)間對油墨細(xì)化的過程也是起著決定性的作用。將研磨時(shí)間設(shè)定為0.5,1,1.5,2,2.5h，對同一配比的油墨進(jìn)行研磨再進(jìn)行分散性的測試，測試結(jié)果見圖6—7。

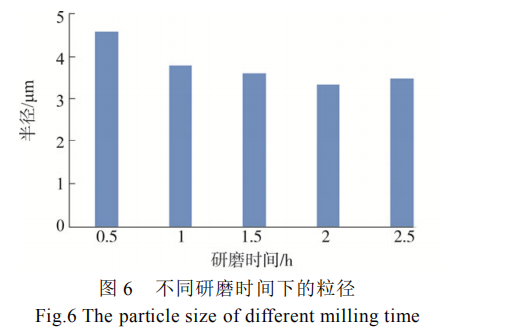

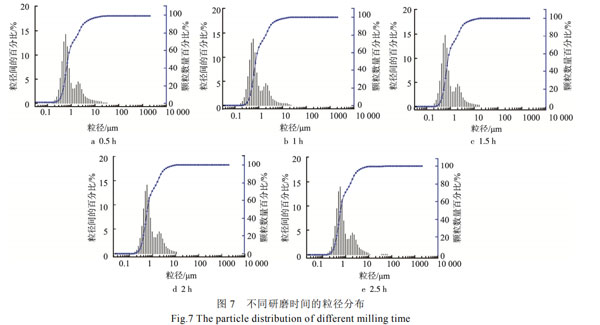

從圖7可以看出，隨著研磨時(shí)間的增長，油墨粒徑逐漸變小。當(dāng)研磨時(shí)間為2h時(shí)，油墨（95%）的粒徑最小。當(dāng)研磨時(shí)間為2.5h時(shí)，油墨粒徑有變大的趨勢。因?yàn)檠心r(shí)間過長，易導(dǎo)致研磨樹脂破乳，不斷細(xì)化的顏料粒子易成堆地被樹脂包裹，從而導(dǎo)致粒徑變大。從圖8的粒徑分布示意圖可以看出，隨著研磨時(shí)間的增長，粒徑的分布范圍逐漸變窄，分布范圍從最初的0.1～30μm降至0.1～10μm，分布范圍變窄代表粒徑分布更均勻，研磨效果更好；研磨2h的分布范圍和研磨2.5h的分布范圍差別不大，分布范圍內(nèi)都在0.1～10μm。由此得出，研磨時(shí)間為2h時(shí)，油墨具有最小的粒徑，最佳的分散性。
聲明：本網(wǎng)站發(fā)布的內(nèi)容(圖片、視頻和文字)以原創(chuàng)、轉(zhuǎn)載和分享網(wǎng)絡(luò)內(nèi)容為主，如果涉及侵權(quán)請盡快告知，我們將會在第一時(shí)間刪除。文章觀點(diǎn)不代表本網(wǎng)站立場，如需處理請聯(lián)系客服。電話：152-2195-6453。
本站全力支持關(guān)于《中華人民共和國廣告法》實(shí)施的“極限化違禁詞”的相關(guān)規(guī)定，且已竭力規(guī)避使用“違禁詞”。故即日起凡本網(wǎng)站任意頁面含有極限化“違禁詞”介紹的文字或圖片，一律非本網(wǎng)站主觀意愿并即刻失效，不可用于客戶任何行為的參考依據(jù)。凡訪客訪問本網(wǎng)站，均表示認(rèn)同此條款！反饋電話：152-2195-6453。
