案例分享：凝膠法白炭黑與粉體改性劑的研磨效果分享
2023-08-27
白炭黑是白色粉末狀X-射線無定形硅酸和硅酸鹽產(chǎn)品的總稱，主要是指沉淀二氧化硅、氣相二氧化硅和超細二氧化硅凝膠，也包括粉末狀合成硅酸鋁和硅酸鈣等。
一、研磨實驗的目的
本研磨實驗的目的是測試：澳達粉體表面改性劑AD630在砂磨機研磨凝膠法白炭黑時的助磨、分散、降粘效果。先通過激光粒度儀測試未研磨白炭黑粉體粒徑大小，再粗磨，最后細磨，保證粒徑達到最小的原位粒徑。
二、凝膠法白炭黑未研磨

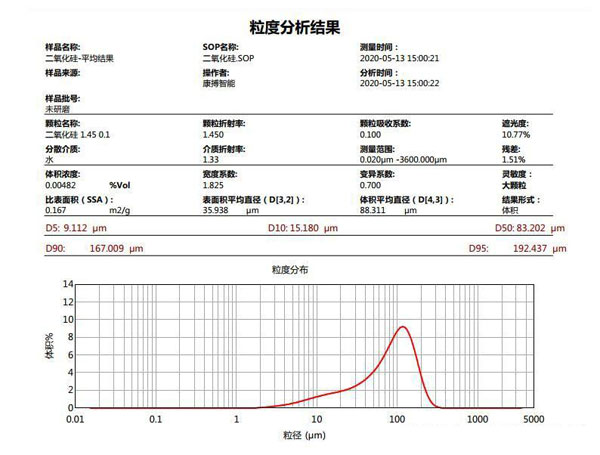

未通過砂磨機研磨的凝膠法白炭黑，通過激光粒度儀測試，粒徑為：D50=83.202um，D90=167.009um；比表面積為0.167㎡/g。
三、凝膠法白炭黑粗磨
粗磨：采用L的康博實驗砂磨機，3mm的鋯珠，再加入澳達粉體表面改性劑AD630。

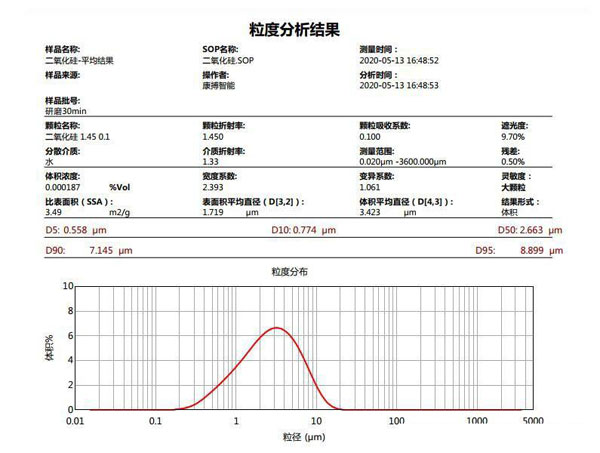

粗磨30分鐘后，粒徑D50=2.663um，D90=7.145um；比表面積為3.49㎡/g。
四、凝膠法白炭黑細磨
細磨：采用L的康博實驗砂磨機，1mm的鋯珠，再加入澳達粉體表面改性劑AD630。

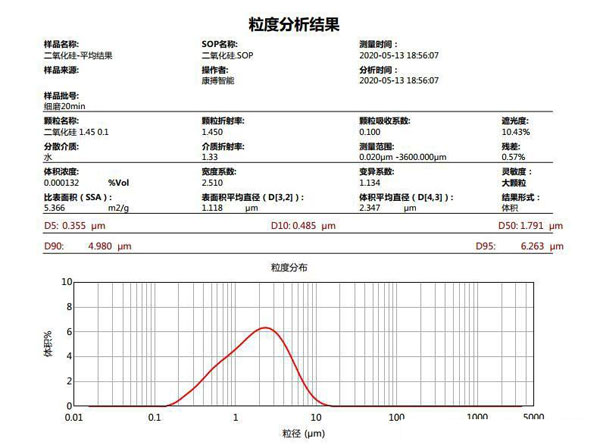

細磨20分鐘后，粒徑D50=1.791um，D90=4.980um；比表面積為5366㎡/g。
五、研磨實驗的結果
凝膠法白炭黑從最開始的粒徑很粗，通過30分鐘粗磨和20分鐘細磨以后，粒徑從最初的D50=83.202um，D90=167.009um；比表面積為0.167㎡/g，到粒徑D50=1.791um，D90=4.980um；比表面積為5366㎡/g。細度變化很大，而且澳達AD630助磨效果和分散效果非常明顯。
凝膠法白炭黑從最開始的粒徑很粗，通過30分鐘粗磨和20分鐘細磨以后，粒徑從最初的D50=83.202um，D90=167.009um；比表面積為0.167㎡/g，到粒徑D50=1.791um，D90=4.980um；比表面積為5366㎡/g。細度變化很大，而且澳達AD630助磨效果和分散效果非常明顯。
聲明：本網(wǎng)站發(fā)布的內(nèi)容(圖片、視頻和文字)以原創(chuàng)、轉(zhuǎn)載和分享網(wǎng)絡內(nèi)容為主，如果涉及侵權請盡快告知，我們將會在第一時間刪除。文章觀點不代表本網(wǎng)站立場，如需處理請聯(lián)系客服。電話：152-2195-6453。
本站全力支持關于《中華人民共和國廣告法》實施的“極限化違禁詞”的相關規(guī)定，且已竭力規(guī)避使用“違禁詞”。故即日起凡本網(wǎng)站任意頁面含有極限化“違禁詞”介紹的文字或圖片，一律非本網(wǎng)站主觀意愿并即刻失效，不可用于客戶任何行為的參考依據(jù)。凡訪客訪問本網(wǎng)站，均表示認同此條款！反饋電話：152-2195-6453。
