氧化鋯陶瓷，產(chǎn)品具有高強(qiáng)度，高抗老化性，高韌性等良好特性
2023-11-04

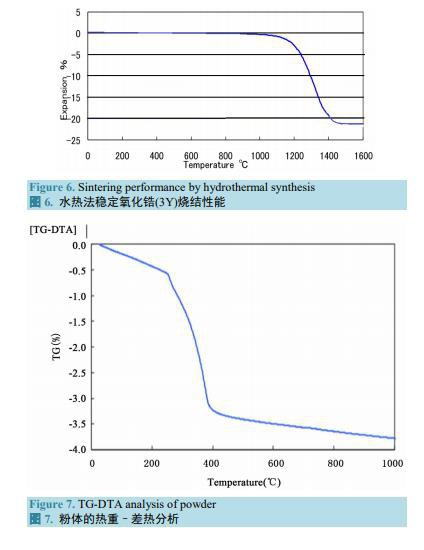

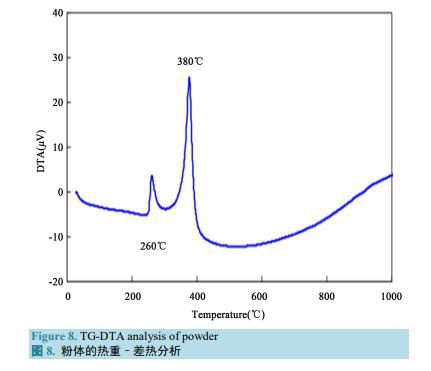

采用上述方法制備的氧化鋯粉體通過氣流磨研磨，得到粒徑大約 2 u 的粉體，加入去離子水，同時加 入 2.5%WT 的 PVA(聚乙烯醇)作為結(jié)合劑，0.3%WT 的硬脂酸作為潤滑劑，0.2%WT 的 DEHP 作為塑化劑， 0.3%WT 作為分散劑(中京油脂公司提供)均勻攪拌。通過超聲分散，使粉體沒有形成團(tuán)聚，有機(jī)材料均勻包 裹在粉體顆粒上，使其固含量達(dá)到 30%VOL，同時使固體物質(zhì)充分懸浮于液體中，將混合的液體通過壓力 噴霧，在霧滴下落過程中迅速干燥，由于表面張力的作用使干燥后顆粒成現(xiàn)圓球狀。從圖 7、圖 8 看出，
由此生成的粉料具有很高的流動性，使后續(xù)裝填復(fù)雜模具極為簡單，得到穩(wěn)定的造粒粉體。 通過上述方法制造的氧化鋯粉體，微觀為多晶微晶結(jié)構(gòu)，晶型生長完整，晶粒細(xì)膩。粉體適用于生物 陶瓷產(chǎn)品，可用來制作不同的氧化鋯陶瓷，產(chǎn)品具有高強(qiáng)度，高抗老化性，高韌性等良好特性。
聲明：本網(wǎng)站發(fā)布的內(nèi)容(圖片、視頻和文字)以原創(chuàng)、轉(zhuǎn)載和分享網(wǎng)絡(luò)內(nèi)容為主，如果涉及侵權(quán)請盡快告知，我們將會在第一時間刪除。文章觀點不代表本網(wǎng)站立場，如需處理請聯(lián)系客服。電話：152-2195-6453。
本站全力支持關(guān)于《中華人民共和國廣告法》實施的“極限化違禁詞”的相關(guān)規(guī)定，且已竭力規(guī)避使用“違禁詞”。故即日起凡本網(wǎng)站任意頁面含有極限化“違禁詞”介紹的文字或圖片，一律非本網(wǎng)站主觀意愿并即刻失效，不可用于客戶任何行為的參考依據(jù)。凡訪客訪問本網(wǎng)站，均表示認(rèn)同此條款！反饋電話：152-2195-6453。
